LED直下パネル

内寸30㎜から使用可能
W480 x H240㎜
20㎜角カット可能な薄型LEDパネル
曲面・壁面看板など使用用途は様々!
KAPL
1
-
**K
2
-
30W
3
-
24V
4
-
IP20
4

1 モデル名
2 LED色温度:6500K, 3000K, 2700K, RGB
3 消費電力:30W(480㎜x240㎜ 1枚)
4 入力電圧:DC24V
5 防水等級:IP20

製品特徴

  • ハンダ作業しないで、ハーネスで簡単に接続
  • 4枚まで直列連結可能
  • 高品質と高輝度LED採用

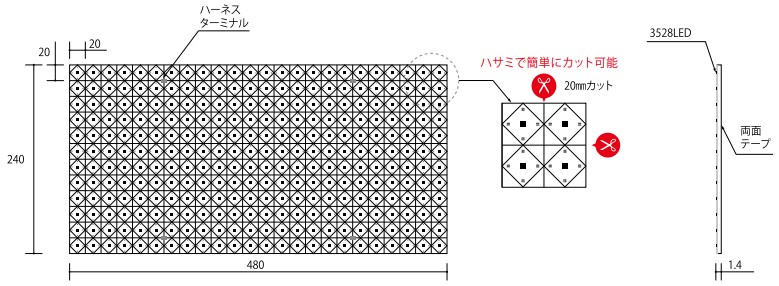

図面(単位:mm)

DCハーネス

事例

製品仕様(指定色温度と長さ指定受注生産可能)

項目 仕様
LED色温度 6500K 3000K 2700K RGB
消費電力(W) 30/1枚当たり 40/1枚当たり
消費電流(A) 1.25/1枚当たり 1.7/1枚当たり
入力電圧(V) DC24V
照射角度(°) 120°
全光束(lm/枚) 3030 2920 2880 1391
LED数(個/枚) 288
LED SMD3528 SMD5050
演色性(Ra) 80以上
パネル外寸(mm) W480 x H240
カット単位(mm) 20 x 20mm 120 x 40mm
動作温度(℃) -20℃ ~ +60℃
防水等級 IP20

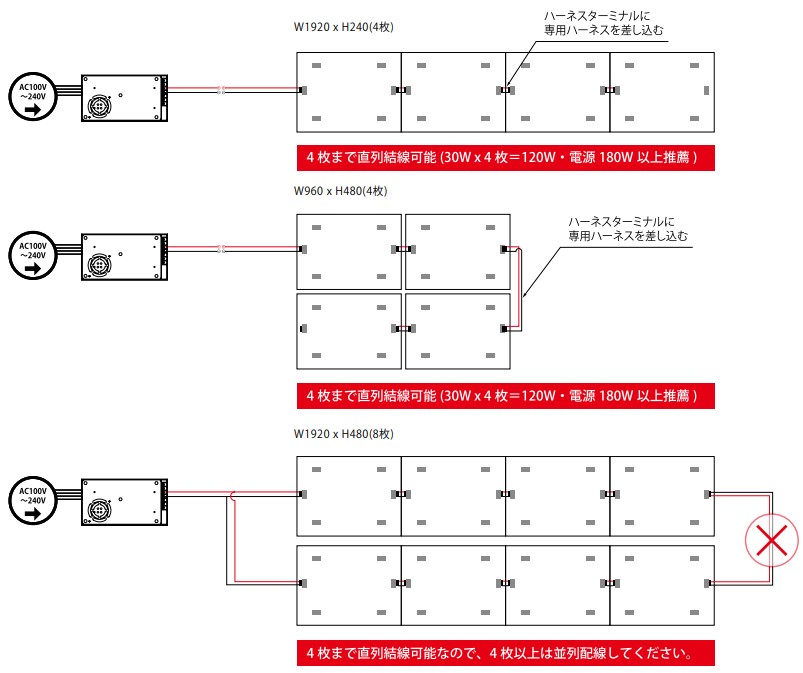

結線図
