LED RGBパノラマモジュール

特別なシーンに合わせてカラフルに演出し、
多様な空間演出を
RGBフルカラーだから実現できる
ECOLA-FRGB4
1
-
12V
2

1 モデル名
2 入力電圧:DC12V

製品特徴

  • 専用コントローラーを利用し、オリジナル演出可能
  • 高品質と高輝度LED採用

図面単位:mm

製品仕様

項目 仕様
モデル名 KS1229-6500K-24V KS1229-2700K-24V KS1229-RED-24V KS1229-GREEN-24V KS1229-BLUE-24V
LED種類 SMD5050
製品外寸(mm) W12 × H29
チップ間隔(mm) 16.6
チップ数(個/M) 60
色温度(K) 6500K 2700K RED GREEN BLUE
全光束(lm/M) 320 250 151 303 30
調光可 DALI, DMX, TRIAC調光
最少カット寸法(mm) 100
定格入力電圧(V) DC24V
消費電力(W/M) 12
消費電流(A/M) 0.5
最大直列接続全長(M) 10
防水等級(IP) IP68

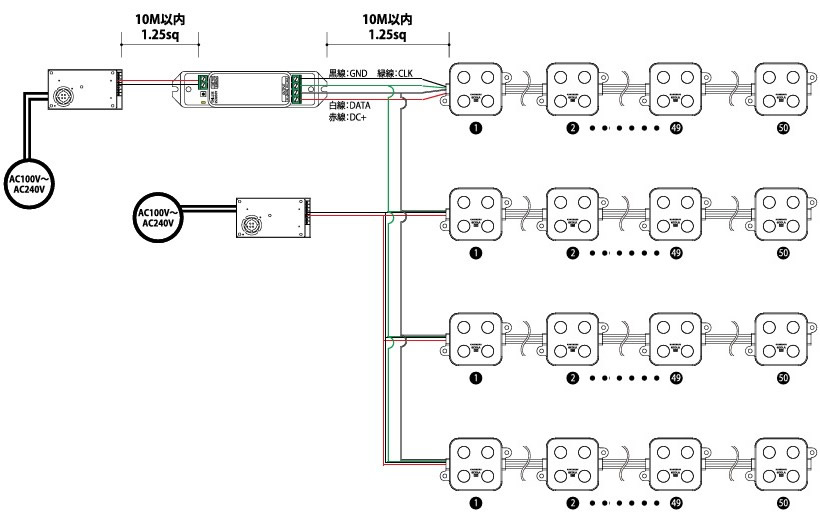

結線図条件によって、配列図は変更になる場合もある

オプション専用ケース(1本全長3M)とブラケット
